传递函数分析是找出电路小信号分析的输人、输出之间的关系,Multi⒍m将计算出增益、 NJM2150AM输人阻抗及输出阻抗。执行菜单命令“Simulate/Analy⒍s/Transfer Funcuon”,出现如图C。29所示对话框。其中包括3页,除了Anal阝is parameters页外,其余都与静态工作点分析的设定相同。

   在Analy⒍s parameters页中,各项说明如下:

   (1) Input∞t1rce:本选项指定所要分析的电压源或者信号源。

   (2)Voltage:本选项指定计算输出电压与输入信号源电压之比。选取本选项后,可以在Output node字段中指定所要测量的输出电压节点,而在Output reference字段中指定参考电压节点,通常是接地端。

   (3)Current:本选项指定计算输出电流与输人信号源电压之比。选取本选项后,可以在(Jtltput sOLll ce字段中指定所要测量的输出电流源。

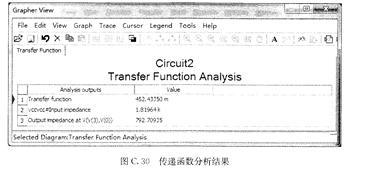

   如图C,30所示为传递函数的分析结果。
