现场提供焊接练习板、0805、“∞电阻,08“电容、0805引0阻、3216二极管、SOT-23晶体管,Soˉ14及QFR“等集成芯片,利用电烙铁或恒温焊台完成以下操作。

   (1)利用电烙铁在焊接练习板上进行PCA9539PW贴片元件手△焊接(点焊)。

   (2)利用电烙铁在焊接练习板上进行贴片器件手工焊接(拖焊)。

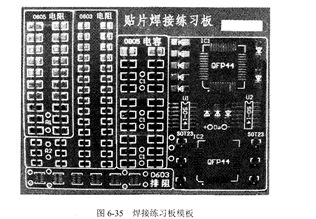

   (1)焊接练习板。焊接练习板样式如图⒍35所示,可以在电子元件商店或网上选购,也以向行设计制作。要求练习板上应具备0805电阻、“03电阻、0805电容、0805引仁阻、3216工极管、SOT23品体管、SO-14集成块、QFP44等集成电路焊盘,并设计测试孔。

   (2)电烙铁和镊子。电烙铁和镊子是手工焊接贴片元器件的基本I具,有条件时尽量使用恒温焊台或恒温电烙铁,使用I形烙铁头,顶端要足够细。焊接温度一般控制在300℃`350・C之问。尖嘴镊子最好是防静电的。
