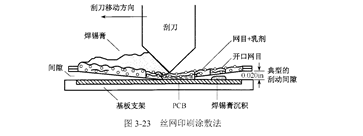

丝网材料有尼龙丝、真丝、聚酯丝B1018NL和不锈钢丝等,可用于SMT焊锡膏印刷的是聚酯丝和不锈钢丝。用乳剂涂敷到丝网上,只留出印刷图形的开口【Kl日,就制成了非接触式印刷涂敷法所用的丝网。丝网印刷涂敷法的基本原理如图3-23所示.

   将PCB圃定在工作支架上,将印刷图形的漏印丝网绷紧在框架上并与PCB对准,将焊锡膏放在漏印丝网上,刮刀从丝网上刮过去,压迫丝网与PCB表面接触,同时压刮焊锡膏通过丝网上的图形印刷到PCB的焊盘上。

   丝网印刷具有以下特征。

   (1)丝网和PCB表面隔开一小段距离。

   (2)刮刀前方的焊锡膏颗粒沿刮板前进的方向滚动。

   (3)丝网从接触到脱开PCB表面的过程中,焊锡膏从网孔转移到PCB表面上。

   (4)刮刀压力、刮动间隙和刮刀移动速度是保证印刷质量的重要参数。
