SMD二极管有无引线柱形玻璃封装和片状塑料封装两种。无引线柱形玻璃封装二极管是将管芯封装在细玻璃管内,两端以金属帽为电极。常见的有稳压、 H16105DFR开关和通用二极管,功耗一般为0,5~1W。外形尺寸有￠5mm×3511nu和汐。7mm×5.2mm两种,外形结构如图⒉28所示,靠近色环端是元件的负极。

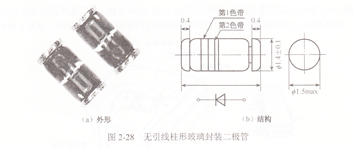

   图⒉28 无引线柱形玻璃封装二极管

   塑料封装二极管一般做成矩形片状,无引脚或翼形、J形等引脚形式,额定电流150m`~1A,耐压50~4OO V,如图2-29(a)所示。

   还有一种sOTˉ23封装的片状工极管,如图2-29(b)所示。多用于封装复合二极管,也用于高速开关二极管和高压二极管。这类片状二极管由于引脚数多于二个,而且型号没有印在元件表面上,为区别是二极管还是三极管,使用时必须检查元件包装编带上的标签确认。
