常用表面贴装电容器

发布时间:2016/9/8 22:06:47 访问次数:548

   SMC多层陶瓷电容器。片式多层陶瓷电容器叉称独石电容器,是用童最大、发展最FI-RC3-1A-1E-15000快的片式元件品种,主要用于电子整机中的振荡、耦合、滤波、旁路电路中。它以陶瓷材料作介质,将预制好的陶瓷浆料通过流延方式制成厚度小于10um的陶瓷介质薄膜,然后在介质薄膜上印刷内电极,并将印有内电极的陶瓷介质膜片交替叠合热压,形成多个电容器并联,在高温下一次烧结成为一个不可分割的整体芯片,然后在芯片的端部涂敷外电极浆料9使之与内电极形成良好的电气连接,再经高温烧附,形成片式陶瓷电容器的两极。

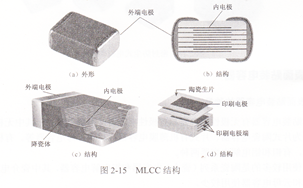

   多层陶瓷电容器简称MLCC。MLCC通常是无引脚矩形结构,通体一色,为褐色、灰色、紫色等,两端是金属可焊端。MLCC外形和结构如图2ˉ15所示。





   SMC多层陶瓷电容器。片式多层陶瓷电容器叉称独石电容器,是用童最大、发展最FI-RC3-1A-1E-15000快的片式元件品种,主要用于电子整机中的振荡、耦合、滤波、旁路电路中。它以陶瓷材料作介质,将预制好的陶瓷浆料通过流延方式制成厚度小于10um的陶瓷介质薄膜,然后在介质薄膜上印刷内电极,并将印有内电极的陶瓷介质膜片交替叠合热压,形成多个电容器并联,在高温下一次烧结成为一个不可分割的整体芯片,然后在芯片的端部涂敷外电极浆料9使之与内电极形成良好的电气连接,再经高温烧附,形成片式陶瓷电容器的两极。

   多层陶瓷电容器简称MLCC。MLCC通常是无引脚矩形结构,通体一色,为褐色、灰色、紫色等,两端是金属可焊端。MLCC外形和结构如图2ˉ15所示。
