动态调试是针对交流小信号而言的,M28C64-30W6若用万用表来测试就显得十分困难。为了使X△18型超外差式收音机的各项指标达到要求,要用到专用设备对如下内容进行调试。

   中频频率调整

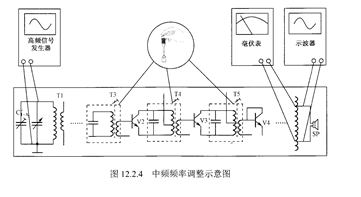

   (1)按图12.2,4所示,将示波器、毫伏表、高频信号发生器进行连接。

   (2)将所连接的设备调节到相应的量程。

   (3)把收音部分本振电路短路,使电路停振,避去干扰。也可以把双联可变电容器置于无电台广播又无其他干扰的位置上。

   (4)调节“高频信号发生器”输出频率为4“kHz、调制度为30%的调幅信号。

   (5)由小到大缓慢地改变“高频信号发生器”的输出幅度,使扬声器里能刚好听到信号的声音即可。

   (6)首先调节中频变压器T5,使听到信号的声音最大,“毫伏表”中的信号指示最大。

   (7)然后再分别调节中频变压器T4、T3,同样需使扬声器中发出的声音最大,“毫伏表”中的信号指示最大。
