元器件进行安装时,通常分为立式安装和卧式安装两种。立式安装的优点是元器件在印制电路板上所占的面积小,元器件的安装密度高; MC13892BJVKR2其缺点是元器件容易相碰,散热差,且不适合机械化装配,所以立式安装常用于元器件多、功耗小、频率低的电路。卧式安装的优点是元器件排列整齐、牢固性好,元器件的两端点距离较大,有利于排版布局,便于焊接与维修,也便于机械化装配,缺点是所占面积较大。不同的安装方式,其成型的形状不同。为了满足安装的尺寸要求和印制电路板的配合要求,一般引脚成型是根据焊点之问的距离,做成所需要的形状,其目的是使元器件能迅速而准确地插入安装孔内。

   手工插装元器件的引脚成型。

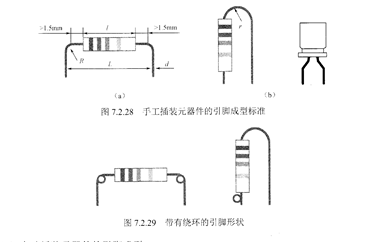

   在插装之前,电子元器件的引脚形状需要一定的处理,轴向双向引出脚的元器件可以采用卧式跨接和立式跨接两种方式,如图7228所示。图72,28(a)中￡为两焊盘的跨接间距,为元件体长度,〃为元件引脚的直径,折弯点到元件体的长度应大于1.5mm,两条引脚折弯

后应平行,引脚折弯半径R大于引脚直径的2倍。图7.2.28(b)中,立式安装时,弯曲半径应大于元件体的半径。另外要求元件的标称值或标记应处在便于查看的位置。对于温度敏感的元器件,可以适当增加一个绕环,如图7.2.29所示,这样可以增加引脚的长度,防止元器件受热损伤。
