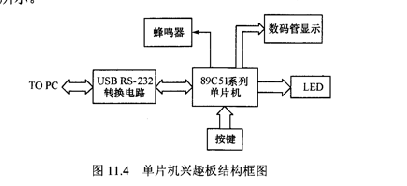

系统主要由单片机、按键、数码显IRFR120NTRBF示、蜂鸣器、LED显示、UsB Rsˉ232转换电路组成,结构框图如图11.4所示。

   单片机选用sTC90C51系列单片机,其内部有256~绍52字节的sRAM、4~61KB内部Flash程序存储器,除P0~Ps口外还有P4口(PLCC封装),片内自带8路8位A/D(AD系列),片内自带E2PROM,片内自带看门狗、双倍速、双数据、内置复位等。最重要的是sTC单片机支持ISP、IAP,可以通过单片机串口直接下载程序,调试方便,无须编程器。

   现在很多计算机己没有串口,为了方便使用,所以增加了一个UsB Rs-⒛2转换电路,选用CH341进行UsB与串口的数据转换。CH341是一个UsB总线的转接芯片,通过USB总线提供串口、打印口或者并口。在串口方式下,CH341提供串口发送使能、串口接收就绪等交互式的速率控制信号以及常用的Modem联络信号,用于将普通的串口设备直接升级到UsB总线。在打印口方式下,CH341提供了兼容UsB相关规范和Windows操作系统的标准UsB打印口,用于将普通的并口打印机直接升级到UsB总线。通过转换电路,该实验板只需一根UsB线结合sTC公司的IsP软件,即可实现PC与单片机串口通信及下载单片机程序功能。
