在单片机测量与控制系统中,有许多测量的物理量随时间连续变化,我们把这些量称为模拟量, AA88347如温度、压力、流量、速度等,须经传感器先转换为模拟电信号,然后必须转换成数字量后才能在单片机中用软件进行处理。模拟量转换成数字量的器件称为A/D转换器(ADC)。单片机处理完毕的数字量,有时需转换为模拟信号输出,这样的器件称为D/A转换器(DAC)。

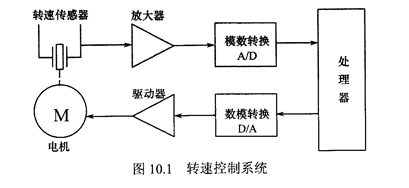

   图10.1是一个简单的电机速度控制系统方框图。电机内的转速传感器把电机的转速转换成电压信号后经过跨阻放大器转换成电压,再经过模数转换变成数字量输入到处理器,处理器根据当前的转速设定值作出判断,改变输出数字量的大小,数模转换部分输出电压信号,经过驱动器后控制电机的转速。

   图101 转速控制系统

   本章主要介绍D/A和A/D转换的基本原理,以及典型的ADC、DAC集成电路芯片,选择和使用模拟器件时需要注意的器件参数,并通过几个具体器件的应用举例来分析单片机模拟量接口的设计方法。
