按键与单片机的扩展I/O口连接

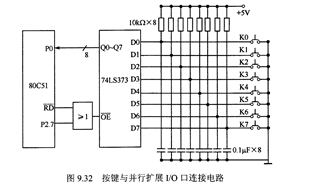

   如图9,32所示,此时按F9640键通过⒎Ls373芯片与单片机相连接,由于⒕LS373内没有上拉电阻,所以在外接按键时需要接上拉电阻。电路中所接的电容也起到一定的按键消抖作用。

   图932 按键与并行扩展I/o口连接电路

   矩阵式键盘及其接口电路

   矩阵式键盘用于按键数目较多的场合,由行线和列线组成,按键位于行、列的交叉点上。如图9.33所示,一个4叫的行、列结构可以构成一个16个按键键盘。在按键数目较多的场合,能节省较多的VO口线。

   矩阵中无按键按下时,行线为高电平;当有按键按下时,行线电平状态将由与此行线相连的列线的电平决定。列线的电平如果为低,则行线电平为低:列线的电平如果为高,则行线的电平也为高,这是识别按键是否按下的关键所在。
