图9.21中的并行扩展静态显示,如果显示的数码管位数较多的时候,所需要的锁存器的数量以及F840LCS一些辅助的控制线也就增多。如果采用串行扩展的方式,就可以大大节省单片机的片数、减少电路板的体积。单片机本身具有Rs-232串行输入和输出口,但是每个数码管若采用静态显示则仍需要并行的输入yO口,因此需要一个串并的转换芯片。⒕HC164就是一个串入并出的移位寄存器,可以实现串并的转换。

   ,zIHC1“的引脚说明:A,B为串行输入口,Q0~Q7为并行的输出口,CLR端为清端,CLK为脉冲输入端。当CLK引脚来一个脉冲信号,则传送一位给输出端的最高位Q0,同时输出端的信号从高位向低位依次移动一位。

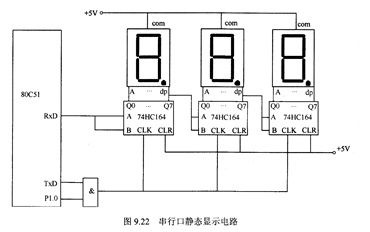

   用γHC164扩展静态显示数码管的连接电路如图9,”所示。γHC164的输入口A和B并接在单片机的串口RxD端,RxD端作为移位数据输出端。CLK信号由单片机的TxD端和P1.0相与的结果来提供,TxD端提供移位时钟信号,P1.0则作为数码管允许控制信号线。
