位向要求

  水平安装时

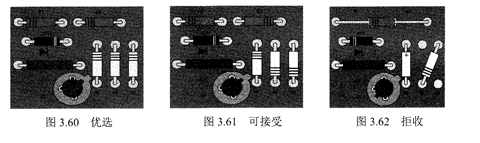

   ①优选,如图3.60所示。

   ● 元器件居中放置在两焊盘之间。

   ● 元器件的标识清晰。

   ● 无极性元器件要尽可能依识 FA7700V-A2TE1别标记的读取方向(从左至右、从上至下)放置,并尽可能保持一致。 可接受,如图3.61所示。

   极性元器件和多引脚元器件的放置方向正确。

   极性元器件在预成形和手工组装时,极性标识符要清晰且明确。

   所有元器件按照标识的位置正确安装。

   无极性元器件未依据识别标记的读取方向一致放置。

   拒收,如图3.⒍所示。

   未按规定选用正确的元器件。

   元器件未安装在正确的孔内。

   极性元器件方向安装错误。

   多引脚元器件放置的方向错误。
