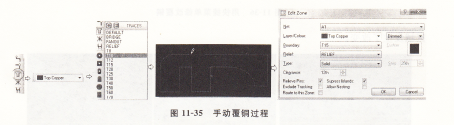

无论用哪种方式启动Powcr Planc Gencrator,都会弹出其属性对话框,如图1134所示,FM350其主要参数含义如下:

   Net:网络,指定对哪个网络进行覆铜。单击下拉按钮,弹出原理图产生的所有网络名,选择其中之一,一般定义为GND,也可以选择为None,此时将对所有定义为Thermal 或Solid属性的焊盘也进行覆铜。

   Layor:覆铜所在的层,单击下拉按钮选择层。

   Boundary:覆铜风格选择,单击下拉按钮选择系统/用户提供的覆铜风格(即单击模式工具栏上的Zone Mode时对象选择器所列出

的风格)。

   K:开始覆铜,并退出属性框。

   Cancel:取消覆铜并退出。

  注意:该模式下必须存在封闭的Board Edge,是对整个PCB板整体覆铜。
