对象选择器
发布时间:2016/4/29 19:14:22 访问次数:379
单击模式工具栏中的某一模式按钮，可以显示该模式下的对象。如单击PackageMode， EML3406-18VF05GRR对象选择器内显示所有已经从封装库取出的封装或者通过网络表导入原理图中的元器件的封装，如图9-13所示。
预览窗口
预览窗口有三大功能。
(1)在选择模式下，作为PCB编辑区预览窗口，光标移动可以预览编辑区，其中蓝色框表示工作区，绿色框表示当前编辑区的可见区域。具体操作参见3.2节。
(2)单击非选择模式时，作为模式工具内容显示。例如，图9-13是选择DIL14封装时的预览情况。
(3)单击旋转按钮时，用于旋转显示。
单击模式工具栏中的某一模式按钮，可以显示该模式下的对象。如单击PackageMode， EML3406-18VF05GRR对象选择器内显示所有已经从封装库取出的封装或者通过网络表导入原理图中的元器件的封装，如图9-13所示。
预览窗口
预览窗口有三大功能。
(1)在选择模式下，作为PCB编辑区预览窗口，光标移动可以预览编辑区，其中蓝色框表示工作区，绿色框表示当前编辑区的可见区域。具体操作参见3.2节。

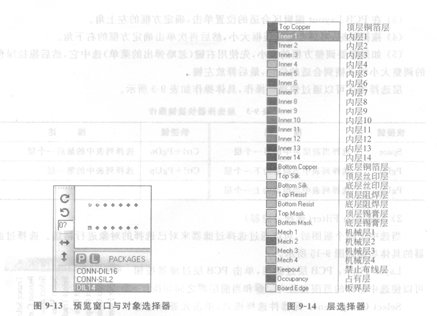

(2)单击非选择模式时，作为模式工具内容显示。例如，图9-13是选择DIL14封装时的预览情况。
(3)单击旋转按钮时，用于旋转显示。
