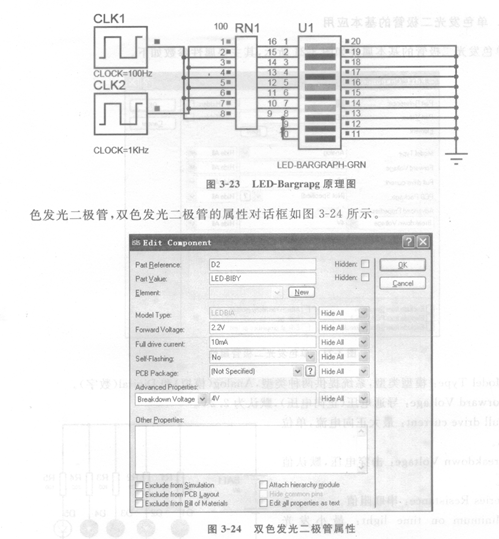

Schematic Capture系统提F4-200R06KL4供了红绿(RG)、红黄(RY)、蓝黄(BY)、绿黄(GY)4种双色发光二极管，双色发光二极管的属性对话框如图3-24所示。

   Forward Voltage:导通电压（正向电压），默认为2.2V。

   Full drive current:最大正向电流，单位为mA。

   Self-Flashing：是否自动换色，单击下拉框有Yes和No两种属性，选择Yes表示自动进行颜色切换，选择No则不进行切换，此时RG型显示为绿色，其余的RY、GY和BY型都显示为黄色。默认为No。

   Breakdown Voltage：击穿电压，默认值为4V。

   Series Resistance:串联阻值。

   Flashing Rate(Hz)：闪烁频率，默认为1Hz。

   双色发光二极管的典型电路如图3-25所示。
