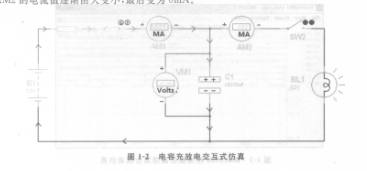

Proteus VSM（Virtual System Modeling．虚拟系统模型）是一个基于PROSPICE混合模型仿真器， MAX813LESA+主要由SPICE3F5模拟仿真其内核和快速事件驱动数字仿真器(fastevent-driver digital simulator)组成。在Schematic Capture平台中，利用具有动画演示功能的器件或具有仿真模型的器件，当电路连接完成无错误后，单击运行按钮可以实现声、光等动态逼真的仿真。打开本书配套电子资源实例chapl中的Cap．pdsprj示例，如图1-2所示。先闭合SW1键（鼠标在SW1的●图标处单击），断开SW2键（鼠标在SW2的●图标处单击），单击ISIS SchemaItic Capture界面最下面的盎（运行仿真）按钮，运行原理图仿真，注意观察电解电容的电荷变化，电解电容开始充电，接电源的正极板带上了正电，接电源的负极带上了负电荷，随着通电时间的进行，电荷量也在逐渐增加，根据RC构成的电路原理，修改Rl和Cl的值，充电时间也会发生变化。导线上的箭头表示电流的方向，当Cl上的电压值（即VM1的值，VM1为虚拟直流电压表）等于直流电压源的电压值时，停止充电，AM1（虚拟直流电流表）的电流值由开始的最大值逐渐变小，最终为OmA。断开SW1键，闭合SW2键，电容开始放电，灯炮的亮度由亮逐渐变暗（因为电容上的电荷在减少，灯泡的端电压在逐渐降低），当电容放电结束后，灯炮不完全发光了。AM2的电流值逐渐由大变小，最后变为OmA。
