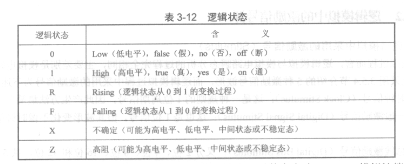

PSpice支持的数字信号可包括6类逻辑状态，如表3-12所示。

对模拟电路，PSpice模拟计算各个节点电压信号波形。对数字电路，PSpice模拟计算每一个节点AD9516-4BCPZ的逻辑状态随时间的变化。用Probe程序显示分析逻辑模拟结果时，不同逻辑状态的显示方式如

图3-38所示。

   图3-38 Probe中显示的逻辑状态

   逻辑状态并非必然对应于某一个特定的或稳定的电压值。例如逻辑状态1和0分别表示节点电压处于由特定数字器件决定的高电平和低电平电压范围内。逻辑状态R和F只表示节点电压处于由特定数字器件决定的低电平阈值电压和高电平阈值电压之间，并不分别说明该节点电压正以某一特定斜率上升和下降。
