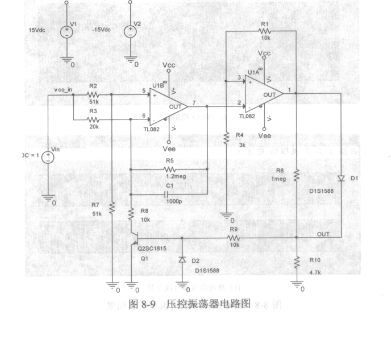

基于运算放大器TL082设计的压控振荡器电路原理图如囹8-9所示。该电路由可控开关、积分MAX4165EUK+T器和迟滞比较器电路构成。运算放大器UIB、电阻R2、R3、R5、R7、R8，电容Cl构成积分器；运算放大器UIA、电阻Rl、R4构成迟滞比较器电路。

   记存放该设计的项目文件名为VCO.opj。在进行协同仿真中将要调用该.opj文件。

   为了验证设计的电路是否满足压控振荡器的功能和特性要求，采用PSpice对该压控振荡器电路执行瞬态特性仿真，瞬态分析参数设置为：

   Run to time= lOms,  step size= Ins

   瞬态分析后可以得到如图8-10所示的输出波形V(OUT)。另外，Pspice软件自动将PSpice瞬态分析设置和VCO电路网表文件信息保存为PSpice电路文件tran.cir，协同仿真中将调用该cir文件。
