PSpice软件为瞬态分析提供有5种激励信号波形。下面将介绍这5种信号的波形特点和描述该信号波形时涉及到的参数。其中电平参数针对的是独立电压源；E2EY-X8C1对独立电流源，只需将字母V改为I，其单位由伏特变为安培。在绘制电路图和进行电路模拟的过程中设置这些信号波形的方法将在3.7.2节介绍。

   脉冲信号( Pulse)

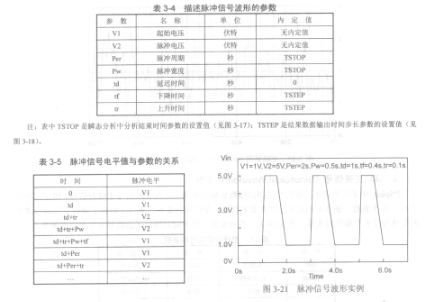

   脉冲信号是在瞬态分析中用得较频繁的一种激励信号。描述脉冲信号波形涉及到7个参数。表3-4列出了这些参数的含义、单位及内定值。表3-5给出了不同时刻脉冲信号值与这些参数之间的关系。图3-21为一具体实例。图中给出了该波形对应的参数。

   表34描述脉冲信号波形的参数
