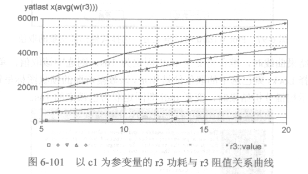

由图6-101可见，对固定 AD2S80AUD的电阻值，电容越大，功耗越大。对固定电容值，增大电阻阻值，功耗也随之增加。而且电容值越大，功耗隧电阻r3阻值增大而增大的趋势越明显。

   用户还可以查看其他曲线，综合分析功耗、过冲与不同元器件取值的变化关系，以便在兼顾功耗和过冲两个相互矛盾的电路特性的前提下，合理选择确定元器件cl和r3的设计值。

   提示：在PSpice AA中进行Parametric Plot分析时，如果外层扫描变量只取一个值，而且将该变量设置为X轴变量，会导致波形曲线显示不正常的情况。为了能够正确地显示，首先在Probe窗

口中关闭Performance Analysis功能，然后执行Trace—Add Trace命令，打开Add Traces对话框，将定义的外层变量设置为Y轴变量，这时再按照常规方法添加波形曲线，就能得到正确的显示结果。
