在Plot Information子窗日中单AD1837AS击“Click here to add plot”，屏幕上弹出如图6-93所示的PlotWizard对话框，引导用户完成相关参数设置。

   ①选择Profile:在图6-93对话框中单击Profiles栏下拉按钮，从下拉列表中选择对应的Simulation Profile名称。对图6-80所示开关电路，“过冲”是瞬态分析的结果，因此选择transient.sim，如图6-93所示。

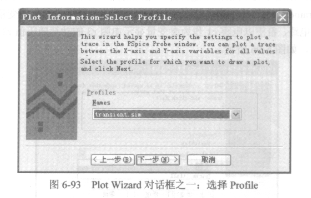

   图6-93   Plot Wizard对话框之一：选择Profile

   ②选择X轴变量：在图6-93对话框中选择好Profiles后，单击“下一步”按钮，出现图6-94所示对话框。单击X-Axis栏下拉按钮，从下拉列表中选择作为X轴的扫描变量名称。对图6-80所示开关电路，如果希望显示电阻r3的功耗随阻值r3的变化，则选择X轴的扫描变量为r3，如图6-94所示。

   提示：除了扫描变量可以选作为X轴变量外，也可以从下拉列表中选择time（若图6-93中选择的Profiles为Transient）或者frequency（若图6-93中选择的Profiles为AC）。
