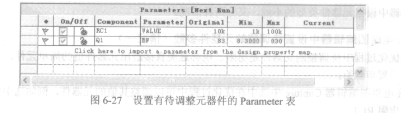

下面介绍图6-27所示Parameters表中9列标题参数的含义和作用。

   ①选中标志列：LM331M在表格中单击某一行第1列单元格，使该单元格出现选中标志上■，表示该行处于选中状态，用户可以编辑修改该行单元椿中的参数设置。

   ②出错状态标志：表格中第2列显示的是“旗帜”形状的图标。若旗帜为绿色，表示该行所示元器件参数设置正常。若旗帜为红色，则表示该行参数设置出现错误。这时，只要将光标移至红色旗帜图形位置，光标处将显示出描述出错情况的信息。

   ③表格中第3列标题为“On/Off'’，显示有选中标志图形√和锁形图形a，用于确定优化进程中是否调整该元器件参数的数值。

   单击选中标志图形√，使该单元格在“出现选中标志√”和“去除选中标志√”两种状态之间变换。只有该单元格有选中标志√，优化过程中才会调整该行元器件参数。否则优化过程中该行参数保持采用Qriginal -列所示的标称值。

   单击锁形图形，将使其在锁定符号盛和开锁符号蕾之间变换。只有该单元格有开锁符号备，优化过程中才会调整该行元器件参数。如果是锁定符号a，则优化过程中该参数只采用“Current”一列所示的“当前值”。
