下面结合图3-1所示差分对电路实例，说明AD1853JRS温度特性分析的基本方法。

   若要在3 .4.1节介绍的交流小信号频率特性分析基础上，分析图3-1所示差分对电路在0℃、25℃、50℃、75℃和100℃时的频率特性，可以按下述步骤进行。

   (1)绘制电路图并设置基本特性分析参数：按第2章方法绘制好图3—1所示差分对电路以后，按3 .4.1节介绍的方法，设置好交流小信号特性分析参数，如图3-4所示。

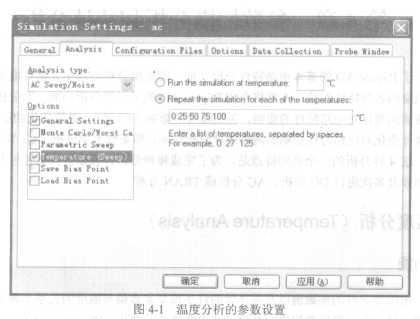

   (2)设置温度特性分析参数：在图3-4所示参数设置框中，选择Temperature(Sweep)，相应的温度分析参数设置框如图4-1所示。

   在图4-1中选中Repeat the simulation for each ofthe temperatures，并在其下方输人“0 25 50 75100”，不同温度值之间用空格隔开。若只要分析某一个温度下的电路特性，则应选中Run thesimulation at temperature，并在其右侧输入温度值。

   (3)进行温度特性分析：在图3-2所示PSpice命令菜单中选择执行Run子命令，则在每一个温度下，PSpice首先按元器件模型计算该温度下电路中的元器件参数值，然后按图4-1中Analysis type一栏的设置（本例中为AC Sweep/Noise）进行指定的电路特性分析。设置有几个温度值，就要在每个温度下分析电路特性。若在图4-1中未输入温度值，则按系统默认温度值(27℃)进行电路分析。
