自变量参数扫描变化方式和取值的设置
发布时间:2016/2/27 21:31:33 访问次数:833

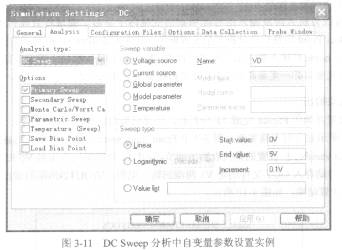

图3-11中Sweep type栏左侧的三个选项供用户选定自变量参数扫描变化的方式，右侧DAC7800KP的三项用于进一步设置相应取值。
若选中Linear，表示自变量按线性方式均匀变化，这时需在其右侧Star value、Increment兰项中分别键入自变量变化的起始值、终点值和变化的步长。
对图3-11所示的设置，作为自变量的独立电压源是VD，其变化范围从OV开始，长均匀变化，直到SV。
需要指出的是，由于图3-11中选定VD为自变量，因此该电路中一定要有一个具有DC属性而且编号为VD的独立电压源。在DC分析过程中，VD按图3-11的设置取值，电路图中对独立电压源VD设定的电压值在DC扫描分析时不起作用。
图3-11中Sweep type栏左侧的三个选项供用户选定自变量参数扫描变化的方式，右侧DAC7800KP的三项用于进一步设置相应取值。
若选中Linear，表示自变量按线性方式均匀变化，这时需在其右侧Star value、Increment兰项中分别键入自变量变化的起始值、终点值和变化的步长。
对图3-11所示的设置，作为自变量的独立电压源是VD，其变化范围从OV开始，长均匀变化，直到SV。
需要指出的是，由于图3-11中选定VD为自变量，因此该电路中一定要有一个具有DC属性而且编号为VD的独立电压源。在DC分析过程中，VD按图3-11的设置取值，电路图中对独立电压源VD设定的电压值在DC扫描分析时不起作用。
