(1)自变量类型的选定

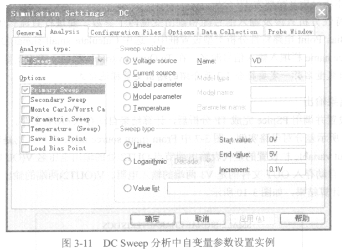

   图3-11中“Sweep variable”栏内左边的5项用于选定起自变量作用的参数类型。DAC7731E直流特性分析中可选作为自变量的参数有5类，即Voltage source（独立电压源）、Current source（独立电流源）、 Global parameter（全局参数）、Model parameter（模型参数）和Temperature（温度）。图3-11实例中选定的是独立电压源。

   说明：Global parameter参数的含义将在4.2节结合参数扫描分析介绍。

   (2)自变量名的设置

   在Sweep variable栏内右侧部分的4项用于设置起自变量作用的参数名称。若选定的自变量类型为Voltage source或Current source，则需在Name项键入电路图中作为自变量的独立电压源或电流源的名称；若自变量类型为模型参数，则需从Model type栏的下拉式列表中选择模型类型并在其下方的Model name栏键入模型名称，在Parameter name栏设置模型参数名称。对全局参数，只需在Parameter name栏填入全局参数名。若自变量类型为温度，则无须进一步指定自变量名。

   图3-11中选定的自变量类型为独立电压源。因此只有Name -项需用户确定，其余三项为灰色显示，不起作用。
