在调用PSpice软件对电路进行模拟仿真和优化设计之前，需要采用Capture软件生成电路图。Capture软件不但可以绘制各种类型的电路图（包括模拟电路、数字电路以及数／模混合电路），而且可以对电路设计图进行各种后处理， P0080SCRP包括进行电学规则检查、生成多种格式要求的电连接网表和多种报表。本章主要针对PSpice模拟仿真的需要，介绍生成电路图过程中与电路模拟相关的问题，包括设计项目的建立和管理、电路图的绘制和元器件属性参数的编辑修改、软件运行环境参数的设置等内容。

   电路图绘制软件Capture介绍

   本节简要介绍Capture软件的结构、功能特点、调用方法以及电路图的绘制步骤和相关的命令系统等。

    0rCAD/Capture软件的构成

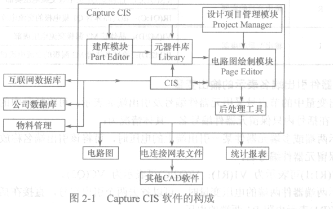

   OrCAD中电路图绘制软件分Capture和Capture CIS两个系列。两者的差别只是后者包括CIS模块。按功能划分，Capture CIS软件的构成如图2-1所示。图中还表示了该软件与外部的联系关系。

   图2-1   Capture CIS软件的构成

   图2-1中元器件库(Library)是一个库文件，提供绘制电路图过程中需要的各种元嚣件符号。下面简要介绍图2-1所示Capture CIS软件中5个模块的功能。
