图12.17所示为紫外吸收多光谱检测系统工作原理图。本系统光学结构采用后分光结构，G5L-1114P-PS-DC12V平场凹面全息光栅进行分光，多通道检测器件接收各个波长的光谱信号，光路由光源、准直一聚焦透镜、样品测量槽、分光系统与多通道检测器件组成。氘灯发出的光通过准直透镜后成平行光，经过石英玻璃窗口进入测量槽中，测量时保证被测水样稳定地通过测量槽，被吸收后的光经过聚焦透镜进入进口狭缝，经过准直反射镜7、8的反射成为平行光束投射到平场凹面光栅10表面，光栅作为色散元件将接收到的复合光衍射分解成光谱，经过光阑11，形成一系列按波长排列的单色狭缝像，由多通道检测器件12接收，转换为相应的电信号，输入到计算机中，进行数据处理。

   1-光源；2-光阑；3-准直透镜；4_—样品测量槽；5-聚焦透镜；6-狭缝：7，8-反射镜：9-遮光板

   10-平场凹面光栅；11-光阑；12-乡通道检测器件；13-驱动和采集电路；14-计算机

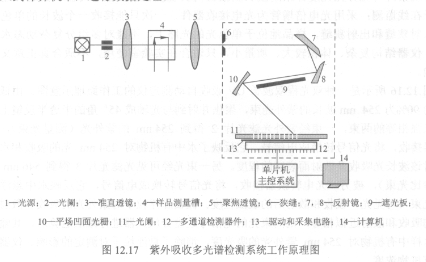

   图12.17紫外吸收多光谱检测系统工作原理图

   与传统的紫外可见光分光光度计相比，紫外吸收多光谱水质COD在线检测系统具有小型化、适合在线检测的优点，
