(1)谐波干扰的方式

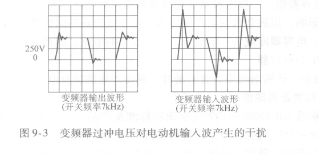

   逆变器对外产生的干扰危害，AFE5804ZCF一般可通过电磁波的方式向空中辐射，通过线间电感向周围线路产生电磁感应，通过线间电容向周围线路及器件产生静电感应，还可以通过电源网络向电网传播。当变频器调速系统的容量足够大时，所产生的高频信号将足以对周围各种电子设备的工作形成干扰，其后果主要有：影响无线电设备的正常接收，影响周围机器设备的正常工作。此外，变频器输出的具有陡变沿的驱动脉冲包含多种高次谐波，而变频器与电动机之间的连接电缆存在杂散电容和电感，并受某次谐波的激励而产生杂散电容，过冲电压在绕组中产生尖峰电流如图9-3所示，使其在绕组绝缘层不均匀处引起过热，甚至破坏绝缘层而导致电动机损坏，还会增加电源的功率损耗。如果逆变器的开关频率位于听觉范围内，电动机还会产生噪声污染。

   (2)谐波干扰的途径

   变频器输出侧的谐波干扰途径与一般无线电干拢一样分传导和辐射，在传导过程中，与变频器输出线平行的导线又会产生电耦合形成感应干扰。变频器输出侧谐波又会辐射，对附近的无线电设备产生干扰，其干扰途径如图9-4所示。
