a．电源电压的保护。电源常见HCPL-817-56CE故障是电源极性接反和电压跳变。电源极性接反的保护措施通常采用串联接入二极管的方式实现。电压跳变大多发生在电源接通和断开的瞬间，性能较好的稳压源在电压建立和消失时出现的电压过冲现象不太严重，基本上不会影响放大器的正常工作，如果电源有可能超过极限值，应在引线端采用齐纳二极管对电压钳位。

   b．输入保护。集成运算放大器输入失效分两种情况，一是差模电压过高。二是共模电压过高。任何一种情况都会因输入级电压过高而造成器件损坏。因此，在应用集成运算放大器时，必须注意它的差模和共模电压范围，可以根据不同情况，采用不同的保护电路。

   c．输出保护。输出不正常对运算放大器的损坏有以下几种情况。过载、短路或者接到高压时使输出极击穿以及外壳碰地等。为了不使运算放大器过载而损坏，一般运算放大器输出电流应该限制在5mA以下，即所用的负载电阻不能太小，一般应大于2kQ，最好大于lOkfl。在级联时，要考虑后级的输入阻抗是否满足前级对负载的要求。关于输出的保护，有的运算放大器内部已有保护电踣，如果没有或者限流不够，可在输出端串接低阻值的电

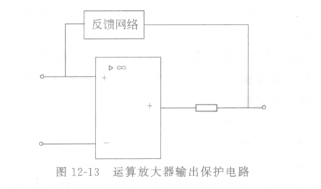

阻，如图12 -13所示，这个电阻要接到反馈环内，除对输出电压有明显下降外，对性能并无影响，相反串联电阻能隔离容性负载，增加电路稳定性。
