触发能力检测
发布时间:2015/12/19 19:35:57 访问次数:421
对于工作电流为8A以下的小功率双向晶闸管,可用万用表R×1挡直接测量。GT20J301测量时先将黑表笔接主电极T2,红表笔接主电极Ti,然后用镊子将T2极与门极G短路,给G极加上正极性触发信号,若此时测得的电阻值由无穷大交为十几欧姆,则说明该晶闸管已被触发导通,到同方向为T2一Tl。
再将黑表笔接主电极Ti,红表笔接主电极T2,然后用镊子将T2极与门极G短路,给G极加上正极性触发信号,若此时测得的电阻值由无穷大变为十几欧姆,则说明该晶闸管已被触发导通,到同方向为Ti-* T2。
若在晶闸管被触发导通后断开G极,T2、Ti极间不能维持低阻导通状态而阻值变为无穷大,则说明该双向晶闸管性能不良或已损坏。若给G极加上正(或负)极性触发信号后,晶闸管仍不导通(Ti与T2间的正、反向电阻值仍为无穷大),则说明该晶闸管已损坏,无触发导通能力。
对于工作电流在8A以上的中、大功率双向晶闸管,在测量其触发能力时,可先在万用表的某只表笔上串接1~3节1. 5V干电池,再用R×l挡按上述方法测量。

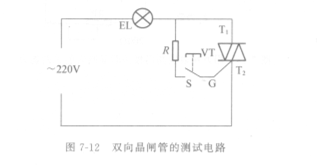

对于耐压为400V以上的双向晶闸管,也可以用220V交流电压来测试其触发能力及性能好坏。图7-12是双向晶闸管的测试电路。电路中,EL为60Wl220V白炽灯泡,VT为被测双向晶闸管,R为lokQ限流电阻,S为按钮。
将电源插头接人市电后,双向晶闸管处于截止状态,灯泡不亮(若此时灯泡正常发光,则说明被测晶闸管的Ti和T2之间已击穿短路;若灯泡微亮,则说明被测晶闸管漏电损坏)。按动一下按钮S,为晶闸管的门极G提供触发电压信号,正常时管应立即被触发导通,灯泡正常发光。若灯泡不能发光,则说明被测晶闸管内部开路损坏。若按动按钮S时灯泡点亮,松手后灯泡又熄灭,则表明被测晶闸管的触发性能不良。
对于工作电流为8A以下的小功率双向晶闸管,可用万用表R×1挡直接测量。GT20J301测量时先将黑表笔接主电极T2,红表笔接主电极Ti,然后用镊子将T2极与门极G短路,给G极加上正极性触发信号,若此时测得的电阻值由无穷大交为十几欧姆,则说明该晶闸管已被触发导通,到同方向为T2一Tl。
再将黑表笔接主电极Ti,红表笔接主电极T2,然后用镊子将T2极与门极G短路,给G极加上正极性触发信号,若此时测得的电阻值由无穷大变为十几欧姆,则说明该晶闸管已被触发导通,到同方向为Ti-* T2。
若在晶闸管被触发导通后断开G极,T2、Ti极间不能维持低阻导通状态而阻值变为无穷大,则说明该双向晶闸管性能不良或已损坏。若给G极加上正(或负)极性触发信号后,晶闸管仍不导通(Ti与T2间的正、反向电阻值仍为无穷大),则说明该晶闸管已损坏,无触发导通能力。
对于工作电流在8A以上的中、大功率双向晶闸管,在测量其触发能力时,可先在万用表的某只表笔上串接1~3节1. 5V干电池,再用R×l挡按上述方法测量。
对于耐压为400V以上的双向晶闸管,也可以用220V交流电压来测试其触发能力及性能好坏。图7-12是双向晶闸管的测试电路。电路中,EL为60Wl220V白炽灯泡,VT为被测双向晶闸管,R为lokQ限流电阻,S为按钮。
将电源插头接人市电后,双向晶闸管处于截止状态,灯泡不亮(若此时灯泡正常发光,则说明被测晶闸管的Ti和T2之间已击穿短路;若灯泡微亮,则说明被测晶闸管漏电损坏)。按动一下按钮S,为晶闸管的门极G提供触发电压信号,正常时管应立即被触发导通,灯泡正常发光。若灯泡不能发光,则说明被测晶闸管内部开路损坏。若按动按钮S时灯泡点亮,松手后灯泡又熄灭,则表明被测晶闸管的触发性能不良。
