连接通信电缆

发布时间:2015/11/30 21:14:07 访问次数:451

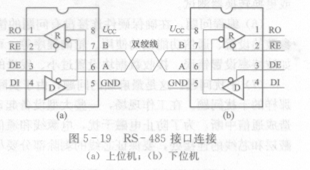

    图5- 18  (a)中A、B连接通信电缆,信号线A为同相接收器输入和同相发送器输出,信HS4-3282号线B为反相接收器输入和反相发送器输出。当用于半双工通信时,将RE和DE端子并联后连接到单片机的控制端子,通过单片机控制R(收)、D(发)的工作状态。其他端子都是和端口的内电路相连,由内部电路提供+5V电源以及相关的控制信号。图5- 18 (b)是接收器电平图,做出与发送器相对应的规定,收、发端通过平衡双绞线将A-A与B-B对应相连,如图5 - 19所示。当在接收端A、B之间有大于+200mV的电平时,输出为正逻辑电平;小于一200mV时,输出为负逻辑电平。在接收

发送器的接收平衡线上,电平通常在200mV~6V之间。定义逻辑1(正逻辑电平)为B>A的状态,逻辑0(负逻辑电平)为A>B的状态,A、B之间的压差不小于200mV,这也就是意味着当发送端发出的电平通过通信电缆的衰减传到接收端时,其信号衰减到A、B之间的压差小于200mV,通信就不能进行了。



    图5- 18  (a)中A、B连接通信电缆,信号线A为同相接收器输入和同相发送器输出,信HS4-3282号线B为反相接收器输入和反相发送器输出。当用于半双工通信时,将RE和DE端子并联后连接到单片机的控制端子,通过单片机控制R(收)、D(发)的工作状态。其他端子都是和端口的内电路相连,由内部电路提供+5V电源以及相关的控制信号。图5- 18 (b)是接收器电平图,做出与发送器相对应的规定,收、发端通过平衡双绞线将A-A与B-B对应相连,如图5 - 19所示。当在接收端A、B之间有大于+200mV的电平时,输出为正逻辑电平;小于一200mV时,输出为负逻辑电平。在接收

发送器的接收平衡线上,电平通常在200mV~6V之间。定义逻辑1(正逻辑电平)为B>A的状态,逻辑0(负逻辑电平)为A>B的状态,A、B之间的压差不小于200mV,这也就是意味着当发送端发出的电平通过通信电缆的衰减传到接收端时,其信号衰减到A、B之间的压差小于200mV,通信就不能进行了。
