在软件方面，网关内将总线设备1发送来的数据按总线协议1自底向上逐层次解包， HMC232LP4E得到其中的用户数据；然后按照总线协议2将用户数据自顶向下逐层打包，发送到总线设备2；反向的数据传输与此同理，从而完成不同总线协议数据的交互任务，达到协议转换的目的。对这两种现场总线网络来说，实现协议转换的互连设备（网关）相当于集成网络中的一个互连设备。

   现场总线与以太网之间的互联常采用类似隧道技术( Tunneling)的方法实现。隧道技术是一种通过使用互联网在网络之间传递数据的方式，类似于点到点的连接，它可以使来自众多信息源的数据在互联网中通过不同的隧道进行传输。通过隧道传递的数据可以是不同协议的数据帧或包，不同协议的数据帧或包需要重新封装再通过隧道发送。

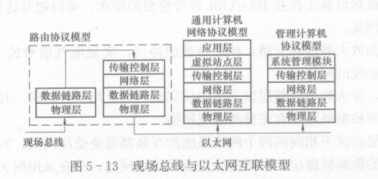

   现场总线与以太网互联时，隧道技术工作在现场总线的数据链路层，与以太网的传输控制层相连。它们的互联模型如图5 - 13所示。

   图5 - 13现场总线与以太网互联模型
