强制冷却方式的变频器控制柜种类有哪些？

   答：变频器控制柜采用强制冷却方式的主要有风扇冷却方式、散热片冷却式和冷却器冷却式。

   风扇冷却方式的变频器BCP52T1控制柜是指在控制柜中安装风扇进行通风，风扇安装在变频器上方控制柜的顶部，变频器内置冷却风扇，将变频器内部产生的热量通过冷却风扇进行冷却，变为暖风从变频器的下部向上部流动，此时，在控制柜中设置风扇和风道，使冷风吹向变频器，由通风扇排出变频器产生的热风，实现换气。此类控制柜成本较低，比较适用于室内安装控制，结构如图5-3所示。

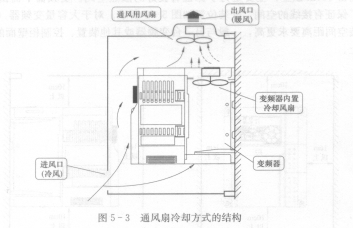

    图5-3通风扇冷却方式的结构

   散热片冷却式的变频器控制柜是指通过安装在变频柜上的散热片散发变频器工作过程中所产生的热量，主要适用于小容量变频器，安装时应正确选择散热片的面积及安装部位，结构如图5-4所示。

   冷却器冷却式的变频器控制柜是指通过安装在变频器控制柜上部的冷却器对其内部的热量进行冷却，此类控制柜的冷却方式也称为全封闭式冷却，它可实现控制柜的小型化，结构如图5-5所示。
