在掺杂的半导体材料中有很多活动，电子和空穴不停地形成。电子会被吸入未填充的空穴， UA7912CKC从而留下一个未填充的位置，也就是另一个空穴。

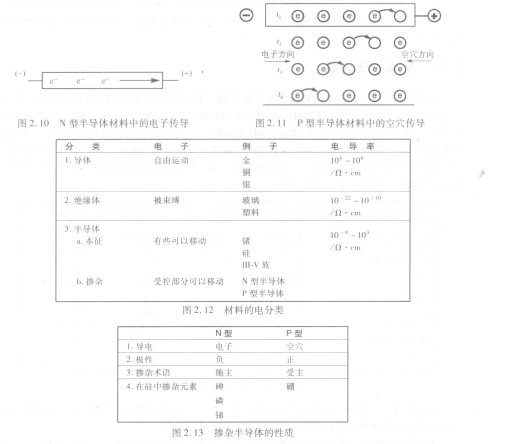

   图2. 10解释了空穴是怎样导电的。当电压加在一段导电或半导电材料上时，就像电池一样，负电子移向电压的正极。

   在P型材料中（见图2. 11），电子会沿f，的方向跃入一个空穴而移向正极。

   当然，当电子离开它的位置时，也留下一个新的空穴。当它继续向正极移动时，会形成连续的空穴。这种效果对于用电流表来衡量这个过程的人来说，就是该材料支持正电流，而实际卜它是负电流移向相反的方向．，这种现象称为空穴流( hole fiow)，是半导体材料所独有的、

   在半导体材料中形成P型导电的掺杂剂称为受主( acceptor)。在半导体材料中形成N型导电的掺杂剂称为施主( donor)。记住这些术语一个简单的方法就是在受主中有一个P型而施主申有一个N型。

   在图2.  12中总结了导体、绝缘体和半导体的电特性。在图2.13中总结了掺杂半导体的特性.
