根据要求设计控制系统
发布时间:2015/9/26 17:07:44 访问次数:456
根据要求设计控制系统

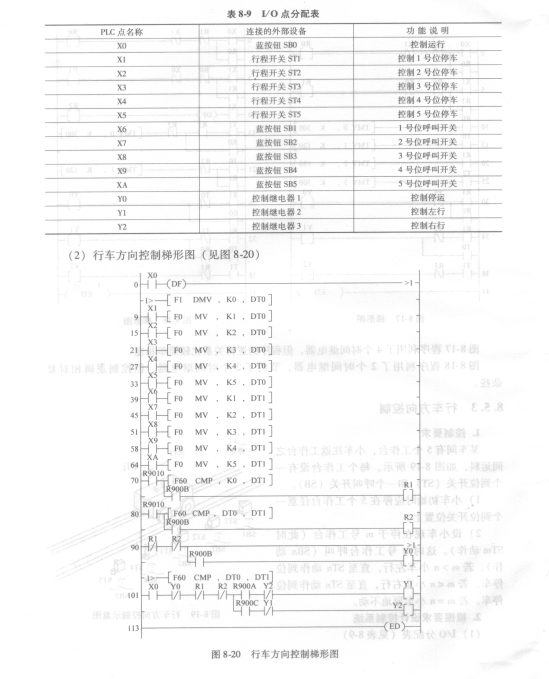

(1) 110分配表（见表8-9）
图8 -19行车方向控制示意图
(2)行车方向控制梯形图（见图8-20）
DTO中存放到位 8ETH06开关(ST)的号码，DT1中存放呼叫开关(SB)的号码。
①D，I0中的数据大于DT1中数据时，则小车左行，反之则右行。
②初始时小车应停在某一到位开关处，否则小车不能起动。此例中的编程技巧为：
①利用传送指令进行位置和呼叫号的存储。
②利用比较指令实现行车方向判断。这些控制在传统继电控制中难以实现。
根据要求设计控制系统
(1) 110分配表（见表8-9）
图8 -19行车方向控制示意图
(2)行车方向控制梯形图（见图8-20）
DTO中存放到位 8ETH06开关(ST)的号码，DT1中存放呼叫开关(SB)的号码。
①D，I0中的数据大于DT1中数据时，则小车左行，反之则右行。
②初始时小车应停在某一到位开关处，否则小车不能起动。此例中的编程技巧为：
①利用传送指令进行位置和呼叫号的存储。
②利用比较指令实现行车方向判断。这些控制在传统继电控制中难以实现。
