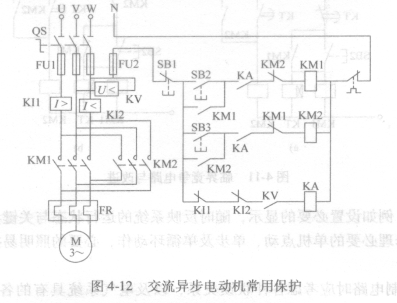

图4-12所示为交流异步电动机常用的保护类型示意图，具体选用时应有取舍。图中所D63200示保护电路有：主电路采用熔断器FU1作为短路保护，控制电路用熔断器FU2作为短路保护；热继电器FR用作过载保护；电流继电器KI1、KI2用作电动机工作时的过电流、欠电流保护；按钮SB2、SB3并接的KM1、KM2常开辅助触点构成的自锁环节兼作零电压（失电压）保护；欠电压继电器KV作电动机的欠电压保护。另外线路中串接的KM1、KM2常闭触点构成的互锁环节起到了电动机正反转的联锁保护作用。电路发生短路故障时，由熔断器FU1、FU2切断故障；电路发生过载故障时，热继电器FR动作，事放处理完毕热继电器可以自动复位或手动复位，使电路重新工作。
