选用4个7段红色LED显示温度数据。LED显示器可以使用共阴极或共阳极的配置。R82DC3470DQ60K启动一个共阴极显示段，公共阴极须通过一个限流电阻器连接地线；启动共阳极显示段，需要将公共阳极通过限流电阻后连接到+5 V的电压。

   电源设计

   数字温度计的供电电源是50 Hz、220 V的工频交流电，而不管是模拟部分的放大器还是数字部分的A/D转换器，供电电源都是直流电，因此需要将工频交流电转换为电路所需要的直流电源。数码管显示部分和A/D转换部分的电路将需要士5 V、250 mA的电源，而模拟放大器和恒定电流源部分则需要士5 V、25 mA的电源。虽然数字部分需要的电源电压也是5V，但是如果使用同一个SV电源，数字电路中大量的开关将会在模拟电路中产生较小的

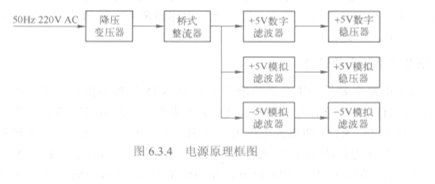

感应噪声电压，因此需要开发两个SV的电源。图6.3.4所示为供电电源的原理框图。变压器将220 V电压下降为较低交流电压。选用一个中心抽头的变压器来增减电源的电压，然后通过桥式整流电路整流输出脉动的直流电压，再通过滤波屯路进一步减小电压波动，最后通过集成稳压器稳压输出相应幅值电压。
