TC7117采用双积分的方法实现A/D转换，每一个转换周期分为三个阶段：

   (1)自动校零阶段(AZ)。R5J20R需要做三件事：第一，内部高端输入和低端输入与外部管脚分离，在内部与模拟公共管脚短接；第二，参考电容充电到参考电压值；第三，围绕整个系统形成一个闭合回路，对自动零电容CAZ进行充电，以补偿缓冲放大器、积分器比较器的失调电压。由于比较器包含在回路中，因此自动校零的精度仅受限于系统噪声。任何情况下，折合到输入端的失调电压小于10 LiV。

   (2)信号积分阶段(INT)。信号进入积分阶段，自动校零回路断开，内部短接点也脱开，内部高端输入和低端输入与外部管脚相连。这个阶段转换器将IN+和rN-之间输入的差动输入电压进行一固定时间的积分。若该输入信号相对于转换器的电源电压没有回转，可将IN-连接到模拟公共端上，以建立正确的共模电压。

   (3)反向积分阶段(DE)。模拟部分的最后阶段是反向积分，或者称为参考积分，是实现对与输入信号极性相反的参考电压VREF进行积分。积分器的输出信号经过比较器进行比较后，作为逻辑部分的程序控制信号。逻辑电路木断地重复产生自动校零、信号积分和反向积分三个阶段的控制信号，适时地指挥计数器、锁存器、译码器、液晶驱动器协调工作，使相应于输入信号的脉冲个数的数字显示出来。

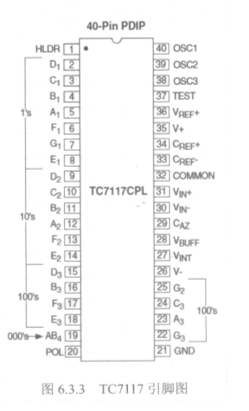

   TC7117 A/D采用标准的双列直插式40引脚封装，引脚排列如图6.3.3所示。各引脚的功能说明见表6.3.2。
