一、实验目的

   1．综合运用所学的电子电路知识，采用HI2220P171R-10集成运算放大器等电子器件设计一个阶梯波发生器。

   2．熟悉使用PSpice仿真软件辅助电子项目设计，指导硬件实现的过程。

  二、实验原理

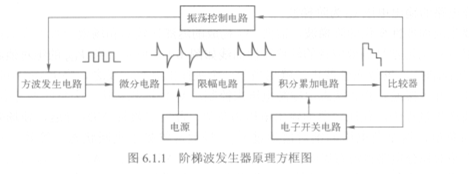

  采用集成运算放大器等器件构成的阶梯波发生器原理方框图如图6.1.1所示。

   首先由方波电路产生方波，其次，经过微分电路输出得到上、下都有的尖脉冲，然后经过限幅电路，只留下所需的正脉冲，再通过积分电路后，因脉冲作用时间很短，积分器输出就是一个负阶梯。对应一个尖脉冲就是一个阶梯，在没有尖脉冲时，积分器的输出不变，在下一个尖脉冲到来时，积分器在原来的基础上进行积分，因此，积分器就起到了积分和累加的作用。当积分累加到比较器的比较电压时，比较器翻转，比较器输出正值电压，使振荡控制电路起作用，方波停振。同时，这正值电压使电子开关导通，积分电容放电，。积分器输出对地短路，恢复到起始状态，完成一次阶梯波输出。积分器输出由负值向零跳变的过程又

使比较器发生翻转，比较器输出变为负值，这样振荡控制电路不起作用，方波输出，同时使电子开关截止，积分器进行积分累加，如此循坏往复，就形成了一系列阶梯波。
