1．VHDL的组咸

   一个VHDL设计由若干个VHDL文件构成，D12K7R5每个文件主要包含如下三个部分中的一个或全部：

   (1)程序包(Package)；

   (2)实体(Entity)；

   (3)结构体(Architecture)。

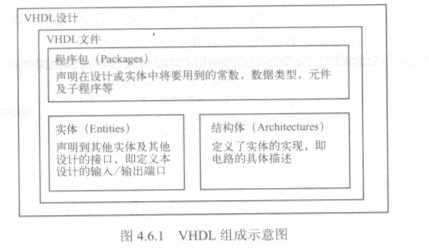

   其各自作用如图4.6.1所示。

    图4.6.1  VHDL组成示意图

   一个完整的VHDL设计必须包含一个实体和一个与之对应的结构体，一个实体可对应多个结构体，以说明采用不同方法来描述电路。

   下面以一个具有异步清零、进位输入／输出的四位计数器为例，介绍VHDL的基本组成。
