555定时器构成多谐振荡器

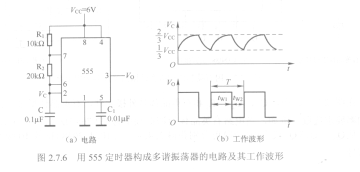

   用555定时器构成的多谐振荡器如图2.7.6(a)所示，R1、R2、C为外接定时元件。AD673JD多谐振荡器稳定工作后的波形如2.7.6(b)所示。

   (a)电路    (b)工作波形

   图2.7.6用555定时器构成多谐振荡器的电路及其工作波形

   图2.7.6中电路的振荡周期丁=tw，+tw：，其中tw．为电容充电时间，即电容电压VC从Vcc上升到吾Vcc所需的时间.

tW2为电容放电时间，即电容电压Vc从弓Vcc下降到{V,.所需时间，故因此振荡周期    丁= tWl+tW2=(Ri +2R：)Cln2 2 0.7(R, +2R：)C脉冲周期的倒数就可以得到脉冲波形的频率／=l/T。

   根据脉冲波形占空比的定义，脉冲宽度占脉冲周期的百分比：

   可见，输出脉冲的占空比总是大于50%。若要实现占空比大于、等于或小于50%，则要改进该电路。
