由此可知，AD671SD-500当瓦21时，只要TH端（即K．输入端）加高电平（大于罢Vc），Q总为1，Vo =0，所以称TH为高电平融发端。同样，只要当IR为低电平（小于吉Vcc）时，Q总为l，Vo =1，所以称TR为低电平触发端。

   将555的TH端（引脚6）和rR端（引脚2）连在一起作为信号输入端，且将复位端RD与电源Vcc相连，控制电压输入CO端（引脚5）通过O.OIUF电容旁路接地，即可构成施密特触发电路，如图2.7.3所示。图2.7.4为该电路的Multisim仿真电路图，图2.7.5是其Multisim仿真波形。由此可见，应用施密特触发电路可以将输入的正弦波、三角波、锯齿波等边沿变化缓慢的周期性信号变换为同频率的矩形脉冲。

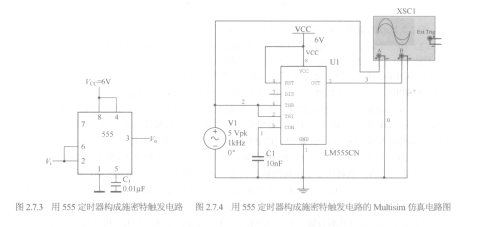

   图2.7.3用555定时器构成施密特触发电路  图2.7.4

   用555定时器构成施密特触发电路的Multisim仿真电路图
