整机电路中，为了表示AD7780BRUZ某一个开关有许多组。采用Sl-l、Sl--2和S1—3……的表示方式，其中S，表示一种功能开关（这里是波段开关），如Sl-l是开关Sl中的第一组开关，Sl-3是

   IS1中的第三组开关。

   K)j兰三耋≥≤_    图12-28所示是波段开关的旧电路符号，1是一Kl-2刀 ……∑    三掷式开关，旧电路符号中用K表示开关，K1—1、K1—2和旧电路符号    在波段开关电路符号中，通常用虚线表示各组开关之间同步联动转换的关系。

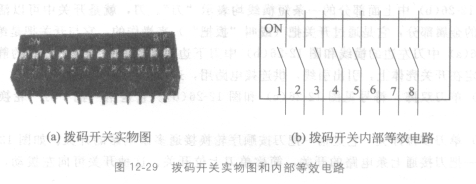

    拨码开关图12-29所示是拨码开关实物图和内部等效电路。常见的拨码开关有3位、5位、8位和12位等，图12-29 (b)所示是其内部等效电路，开关的左上角（或右上角）通常有“ON”标识，表明当开关拨向上部时为接通“ON”状态，向下则为断开“OFF”状态。

   开关两排引出焊片的距离与标准双列直插式集成电路相同，可以很方便地插在集成电路插座上。这类开关的主要作用是作为跳线来使用，即电路的通断通过开关的拨动来加以控制或设定。

    导电橡胶开关导电橡胶是一种特殊的导电材料，主要用在电视机的遥控器和电子计算器申作按键开关。每个按键就是一小块导电橡胶，再用绝缘性能好的橡胶把它们连成一体。导电橡胶的特点是各个方向的导电性能基本相同。

    薄膜按键开关  薄膜按键开关又称薄膜开关、平面开关或轻触开关，它是近年来流行的一种集装饰与功能为一体的新型开关。与传统的机械开关相比，它具有结构简单、外形美观、密闭性好、性能稳定、寿命长等优点，，被广泛使用于用单片机进行控制的电子设备中。薄膜开关分为软性薄膜开关和硬性薄膜开关两种类型。
