贴片二极管(SMT Diode)又称为片式二极管或片状二极管，其突出的特点是体积微型化，LTC1337CG且只有极短的引线或无引线，属于二极管中的一种结构形式。本节主要介绍贴片二极管的型号、结构及标注方法、典型应用及检测技巧等内容。

   贴片二极管的型号、结构及标注

   贴片二极管的型号及结构

   部分贴片二极管的型号仍是沿用引线式二极管的型号，如大家熟知的整流二极管IN4001～IN4007，开关管IN4148等。另外，新型贴片二极管也有自己的型号。

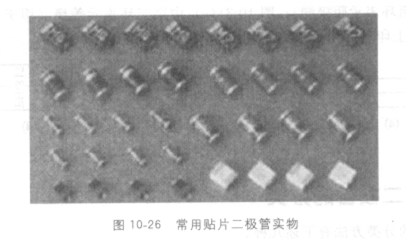

   图10-26所示为常用贴片二极管实物，常用贴片二极管与普通二极管电气图形符号相同。

   图10-26  常用贴片二极管实物

   贴片二极管有多种封装形式，主要可分成三种：二引线型、圆柱形（玻封或塑封）和小型塑封型。二引线型的顶面及圆柱形的圆周上有一横条标志线，它表示二极管的负极端。常见贴片二极管的外形如图10-27所示。

   矩形贴片二极管通常有2个约0. Smm的短引出脚。其内部所接二极管的数目和连接方式如图10-28所示。由图可见，根据结构不同，有单管与对管之分；对管结构的贴片二极管又分为共阳（正权相连）、共阴（负极相连）和串联接法等几种类型。
