绕线贴片电感器绕线贴片电感器是用漆包线绕在骨架上做成的有一定电感量的元件，LTC1321CSW是采用高精度的线圈骨架及高超的绕线技术相结合的完美结合物。它有三种结构，如图10-23所示。

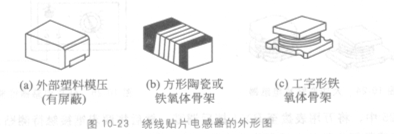

   图10-23绕线贴片电感器的外形图

   A类是内部有骨架绕线，外都有磁性材料屏蔽经塑料模压封装的结构，有磁屏蔽，与其他电感元件之间相互影响小，可高密度安装；B类是用长方形骨架绕线而成（骨架为陶瓷骨架或铁氧体骨架），两端头供焊接用；C类为工字形陶瓷、铝或铁氧体骨架，焊接部分在骨架底部。绕线贴片电感器的工作频率主要取决于骨架材料。例如，采用空心或铝骨架的电感器是高频电感器，采用铁氧体的骨架则为中、低频电感器。

   高频电感器（用于UHF段）的电感量较小，一般为1.5～lOOnH。电感量的允差一般有J级(±5%)、K级(±10%)、M级(±20%)，工作温度范围为- 25～+85℃。
