因为RS-485接口一般采用半双工通信，只需2根连线，所以RS-485接口均采用屏蔽双绞线传输（全双工通信就需4根连线）。RS-485接口连接器采用DB-9的9芯插头，K3QF2F20EM-FGCF000与智能终端RS-485接口采用DB-9的插孔。图6-5a是RS-485收发器内部电路，图中R是接收器，D是发送器，该电路采用+5V电源供电，引脚功能为：

   ①RO接收器输出。

   ②RE接收器输出使能（低电平有效）。当称作“第三态”，它是有别于逻辑“1”与“0”

   ③DE发送器输出使能（高电平有效）。

“使能”端起作用时，接收器处于高阻状态，的第三种状态。

   ④DI发送器输入。

   ⑤GND接地端。

   ⑥A发送器输出／接收器输入。

   ⑦B发送器输出反相／接收器输入反相。

   ⑧Vcc正电源电压(4. 75V<Vcc<5. 25V)。

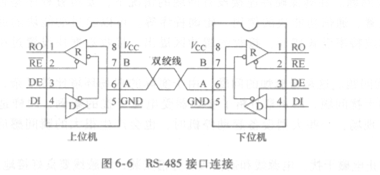

   图中A、B连接通信电缆，信号线A为同相接收器输入和同相发送器输出，信号线B为反相接收器输入和反相发送器输出。当用于半双工通信，将RE和DE端子并联后连接到单片机的控制端子，通过单片机控制R（收）、D（发）的工作状态。图6-5a中的其他端子都是和端口的内电路相连，由内电路提供+5V电源以及相关的控制信号。图6-5b是接收器电平图，对于接收器，也作出与发送器相对应的规定，收、发端通过平衡双绞线将A-A与B-B对应相连（见图6-6）。当在接收端A-B之间有大于+200mV的电平时，输出为正逻辑电平；小于- 200mV时，输出为负逻辑电平。在接收发送器的接收平衡线上，电平范围通常在200mV~ 6V之间。定义逻辑l（正逻辑电平）为B>A的状态，逻辑O（负逻辑电平）为A>B的状态，A、B之间的压差不小于200mV，这也就意味着当发送端发出的电平遁过通信电缆的衰减传到接收端时，其信号衰减到A、B之间的压差小于200mV，通信就不能进行了。
