风杌变频器高速时过热跳闸

   故障现象：一台37kW变频器，驱动一台相同功率的电动机用于风机系统。

   变频器输出频率在40Hz以下时运行正常，一到45Hz时变频器就报“OH”过热故障。LMX3411SLCX查看故障记录，显示“SLU”瞬时过电流，过电流值达103A。因频率升高时，变频器的电流过大造成过热跳闸。

   故障分析：该现象是变频器过电流造成过热跳闸，可过电流怎么和变频器的输出频率升高有关呢？

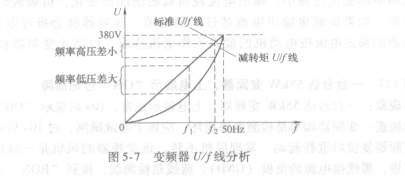

   风机水泵专用变频器的输出U/f特性是二次方减转矩特性，如图5-7所示。图中给出标准的U/f线和减转矩U/f线，对应标准U/f线，变频器的输出电流不随输出频率的变化而变化，是恒定的；在输出频率相同的情况下，减转矩特性线的输出电压由于低于标准性线的输出电压，相应的输出电流也低于标准特性线的输出电流。因为减转矩特性线是一条曲线，和标准特性线相交于380V、50Hz的交点，当随着变频器输出频率的上升，两线的压差越来越小，频率上升到50Hz，两线重合，压差消失。两特性线的电差和压差的变化规律相同，压差大，电流差大，压差小，电流差小，到380V、50Hz的交点，两特性线重合，加到电动机上的电流、电压两特性线相等。
