故障现象：一台伦茨EVS9324变频器， K4S281632B-TL10T作中输出电流大，测量变频器的三相输出电压，发现输出电压不平衡。

   故障排除：变频器出现输出电压不平衡故障，就是不平衡相的IGBT开关模块不工作或者已经损坏。检查U相IGBT逆变模块

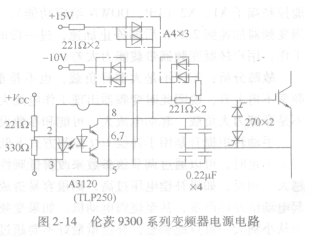

( BSM25GD120)正常，再检查该模块驱动电路电压，发现静态电压不正常，+15V和- 10V电压没有（见图2-14），没有该电压，IGBT输入端就没有驱动信号，  +VccIGBT不工作。进一步检查，是开关电源的221Q开关变压器损坏，更换一只相同型号的开330Q 关变压器，电路恹复正常。

   总结：该变频器是硬件损坏造成的变频器输出不正常。当变频器出现输出工作状态不正常，首先用指针万用表测量一下输出电压是否平衡，该操作有助于做出是变频器故障还是外围电路故障的判断。如果输出电压断相或不平衡，一般就是变频器的硬件出现了故障，避免在外围电路检查上浪费大量的时间。
