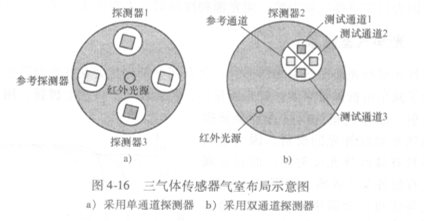

采用单通道探测器时三气体传感器气室布局如图4-16a所示。四个探测在传感器气室中以一定的半径呈间隔900均匀分布，红外光源位于圆心处。MA40-4探测器l、2、3分别探测一种气体，参考探测器4起补偿作用。光路设计见图4-15。

   图4-16b所示为采用四通道探测器时三气体传感器气室布局示意图，四通道探测器安装有四个不同的滤波片，三个通道起测试作用，一个通道起补偿作用。

   图4-16三气体传感器气室布局示意图

   a)采用单通道探测器b）采用双通道探测器

   光学气室内直径的确定

   根据上述光路气室结构设计，探测器与光源均在同平面内，红外气室内直径的尺寸理论上是越小越好，因为内直径越小，红外光损失就越小，并且传感器的响应时间就越短。因此红外气室内直径的尺寸在满足红外光涿、热释电探测器封装尺寸的前提下应该做到最小。
