为了检验该方法的在磁光成像中的实用性，进行了KD-LS2123N基于偏振分束的磁光成像测量应用实验研究。

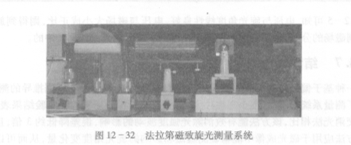

 磁光成像本质上是通过成像测量磁场引起的旋光角度变化量，本文将偏振分束成像应用到测量法拉第磁致旋光中，设计和构建的测量实验系统如图12 - 32所示。

   实验系统中的法拉第磁光调制器是由电源、通电螺线管和磁光玻璃（置入在螺线管中）组成。

   实验过程中，分别在螺线管两端电压为OV、5V、10V、15V、20V下，拍摄的两CCD成像图片，如图12 - 33所示。

   图12 -33中，(a)、(f)对应的是在电压为OV时两CCD上所成的一组像；(b)、(g)对应的是在电压为SV时两CCD上所成的一组像；(c)、(h)对应的是在电压为10V时两CCD上所成的一组像；(d)、(i)对应的是在电压为15V时两CCD上所成的一组像；(e)、(j)对应的是在电压为20V时两CCD上所成的一组像。

   对以上图像进行上一节对应的数据处理，得到不同电压下的旋光角度。取5V咆压时任意5个像素对应的两CCD成像灰度值及旋光角度值列表，如表12 -4所示。
